Ну раз уж был изобретен выключатель на герконе, то почему бы не изобрести на кнопке. Вышло так, что я наткнулся на кнопочку PBS10C-2 в своём хозяйстве. Не то чтобы я не знал, что они у меня есть, я не знал, что среди них в хозяйственных припасах имеются размыкающие. Кнопочка эта хороша тем, что она и не маленькая, и не большая, а как раз такая, какая нужно, чтобы попробовать её использовать в качестве концевого выключателя. К очевидным преимуществам отношу лёгкость нажатия (у заводских концевиков адские пружины) и небольшой размер пиптика. Но есть у этих кнопок минус - ход всего 1,5 мм. Этого, конечно, достаточно, но хотелось бы ещё немного иметь в запасе.

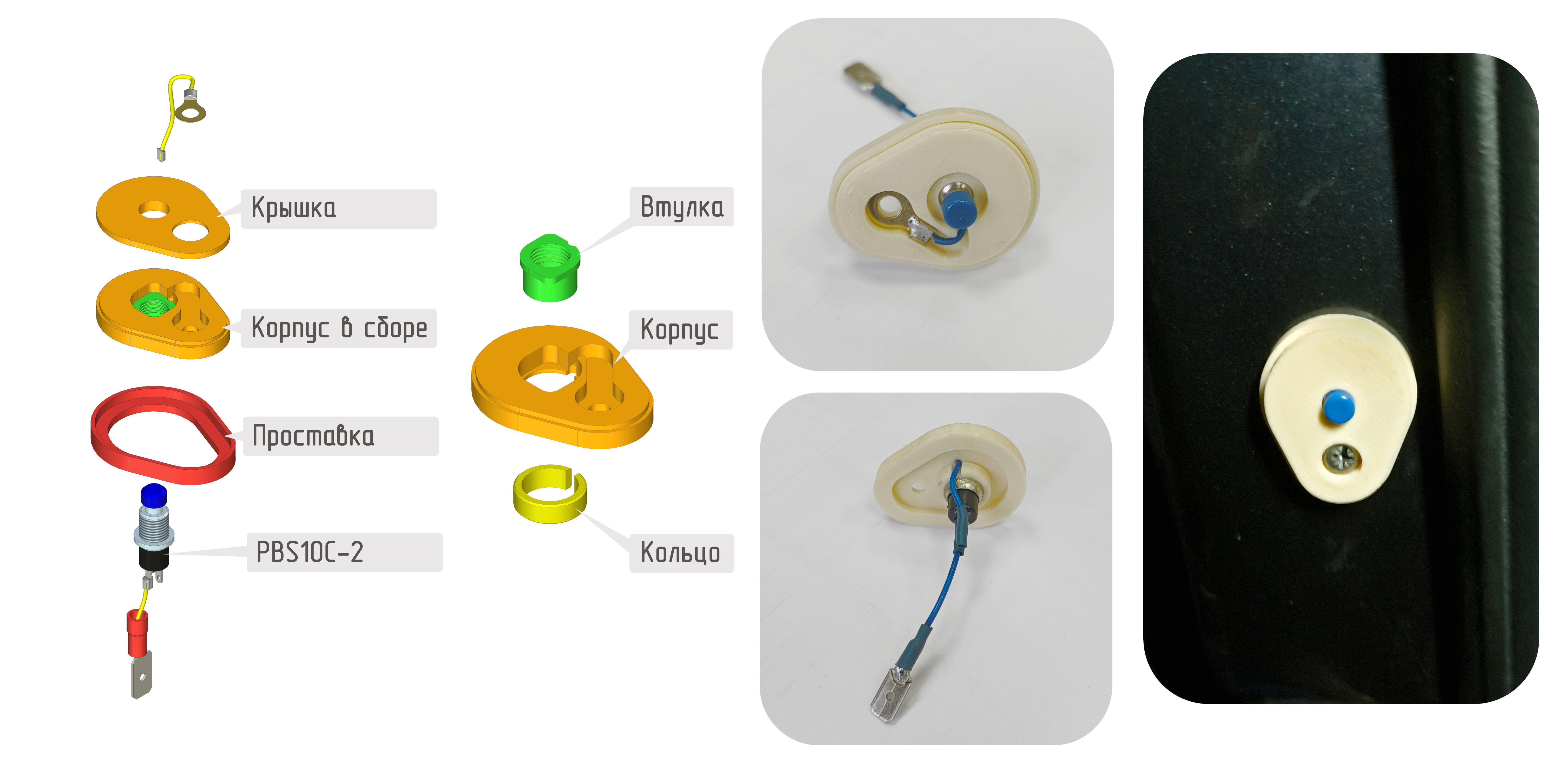

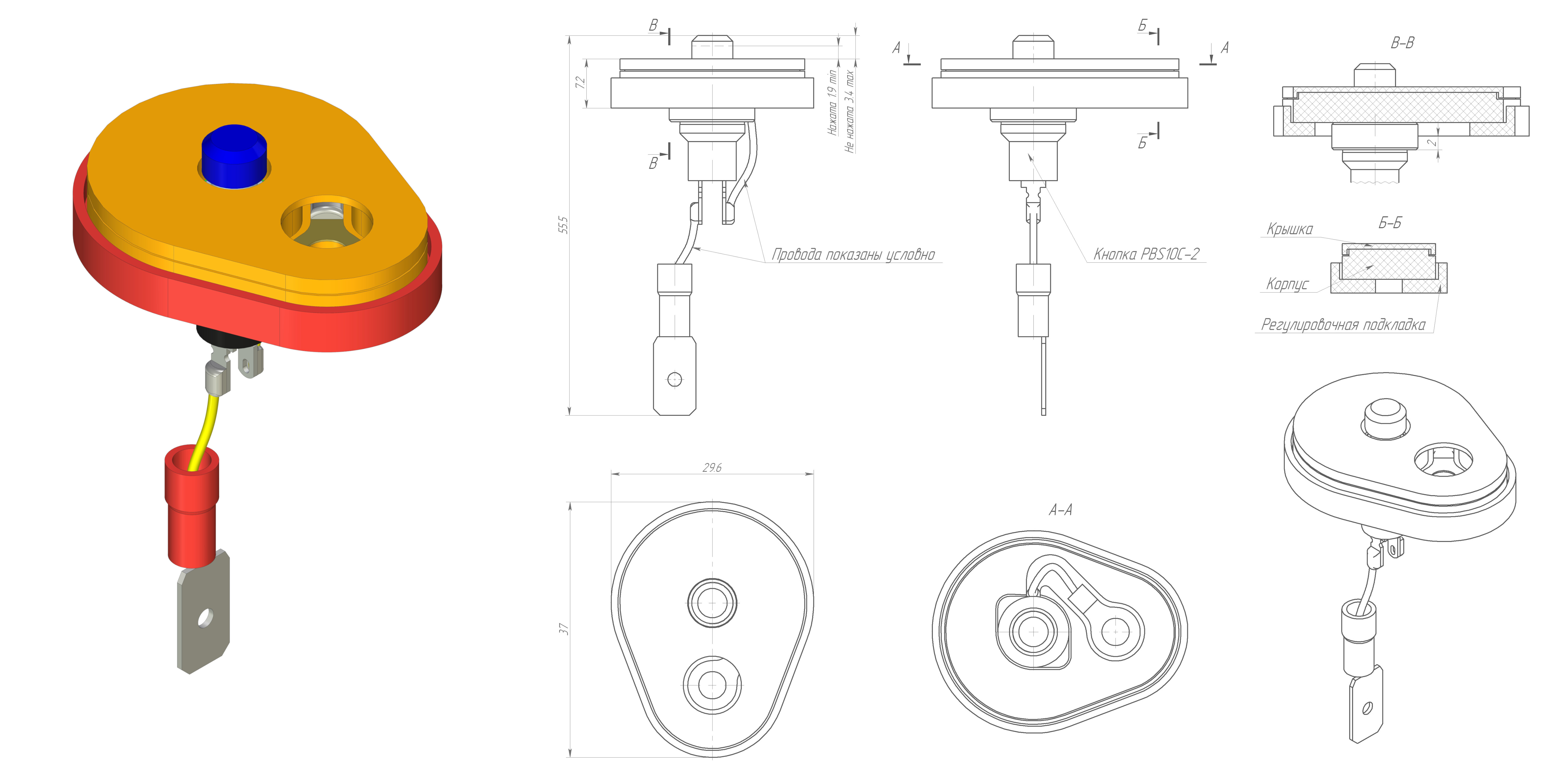

Не мудрствуя лукаво, решил попробовать сделать. Идея довольно проста. Есть корпус, который сделан по аналогии с корпусом под геркон - имею в виду клеммник с припаянным к нему проводом. В корпус вставляется резьбовая втулка, в которую вкручивается кнопка. Это, так сказать, база, которая определяет степень "заглубления" кнопки по умолчанию. Наружный диаметр разрезного кольца, одетого на втулку, чуть меньше диаметра отверстия в кузове автомобиля. И втулка, и кольцо склеиваются с корпусом. В корпус вставляется клеммник с припаянным к нему проводком, проводок выводится сквозь корпус к контакту кнопки и припаивается к нему. Второй проводок с ножевым клеммником, необходимым для соединения с разъемом автомобиля, припаивается к другому контакту кнопки. Крышка приклеивается к корпусу, закрывая внутреннюю реализацию устройства.

Деталь под названием проставка нужна для того, чтобы регулировать степень нажатия. Короче, для передних дверей проставка не нужна. Давно-давно я снимал мерки именно для передней двери, и это определило базовые размеры устройства. Но оказывается, что у задних дверей зазор другой, поэтому кнопку пришлось выдвигать аж на 2 мм. Проставку можно напечатать из TPU, если очень хочется.

Итак, герконы - это прекрасно, но если хочется механическое размыкание, то по-моему вполне можно попробовать использовать такое решение: печатаются быстро, собираются тоже, запчасти недорогие. Внедрено на левую сторону автомобиля. Работает и по-моему нигде ничего не задевает даже. Ресурс - хз.
