Начинаю серию статей о том, как своими руками изготовить складной массажный стол Геркулес. Считаю, что в этом нет никакого секрета, т.к.: во-первых, кушетку можно разобрать и посмотреть как она устроена, во-вторых, это не космический корабль и не подводная лодка, чтобы хранить тайны, в-третьих, изготовление одной кушетки и ста кушеток, это совершенно разные вещи. А вообще, я за то, чтобы мир был как можно более открытым, тогда развитие человечества ускорится в разы.

Любое изделие начинается с создания конструкторской документации, в простонародии - чертежей. Давайте и мы начнем с этого. Прежде всего, разберем массажный стол Геркулес на части. Итак, массажный стол состоит из:

  • опор в количестве 2 шт, каждая из которых состоит из:
    • вертикальной трубы - 2 шт;
    • пластины - 1 шт.
  • столешницы с отверстием для лица, в состав которой входит:
    • лист фанеры - 1 шт;
    • продольная фанерная пластина - 2 шт;
    • поперечная фанерная пластина - 2 шт;
    • мебельные уголки - 4 шт.
  • столешницы без отверстия, в состав которой входит:
    • лист фанеры - 1 шт;
    • продольная фанерная пластина - 2 шт;
    • поперечная фанерная пластина - 2 шт;
    • мебельные уголки - 4 шт.
  • длинных рычагов - 4 шт;
  • коротких рычагов - 4 шт;
  • уголков крепления длинных рычагов;
  • длинных тросов - 2 шт;
  • коротких тросов - 4 шт;
  • поролона, синтепона и кож. заменителя;
  • кпережных изделий.

В целом все. Для вертикальных труб, которые входят в состав опор, можно использовать профильную трубу 20х20 со стенкой 1,5 мм. Для рычагов профильную трубу 15х15 со стенкой 1,5 мм, а пластину взять шириной от 25 до 40 мм и толщиной 4 мм. Мы используем трубу с меньшей толщиной стенки, чтобы изделие имело как можно меньшую массу, но в свободной продаже ее очень сложно найти. А я указал то, что есть на любом строительном рынке.

Фанерные пластины можно изготовить толщиной 12 или 15 мм, а для листов взять толщину 4 мм или 6 мм. Достаточно сорта 4/4, который продавцы именуют как строительный. Выбор зависит от условий эксплуатации и в данном случае, чем толще, тем прочнее.

Выбираем трос. Я рекомендую диаметр 2 мм. Тросы эффективно работают на растяжение и разрыв от нагрузки, которую создает масажист во время работы, им не страшен. Будьте уверены.

Поролон выбирайте тот, который по карману. Чем толще и плотнее, тем солиднее выглядит изделие и тем приятнее на нем лежать. Синтепон плотноостью 100 г/м2, этого будет достаточно. Заменитель кожи также на свой вкус. На рынке есть самые разные предложения, но одно могу сказать точно: дешевое не всегда плохое. Даже среди недорогого заменителя кожи можно найти очень хорошие варианты.

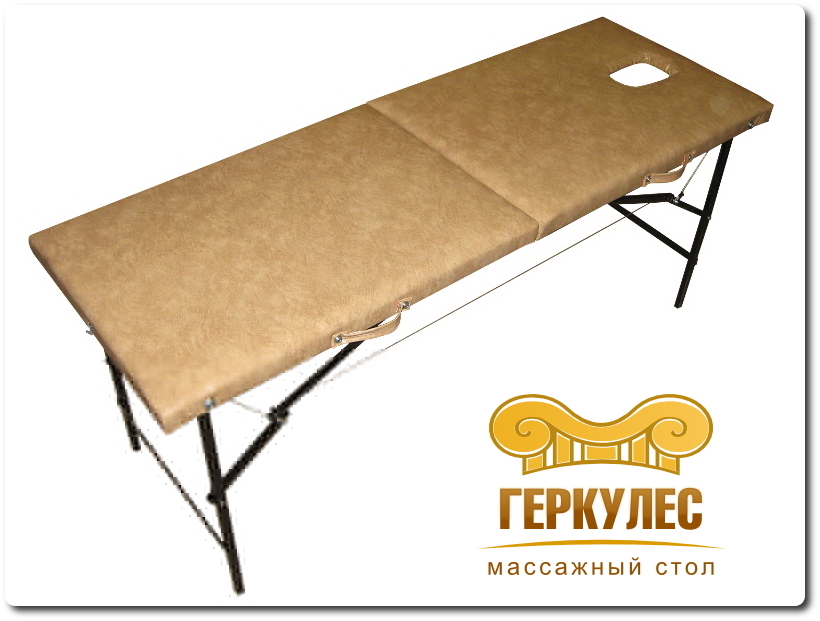

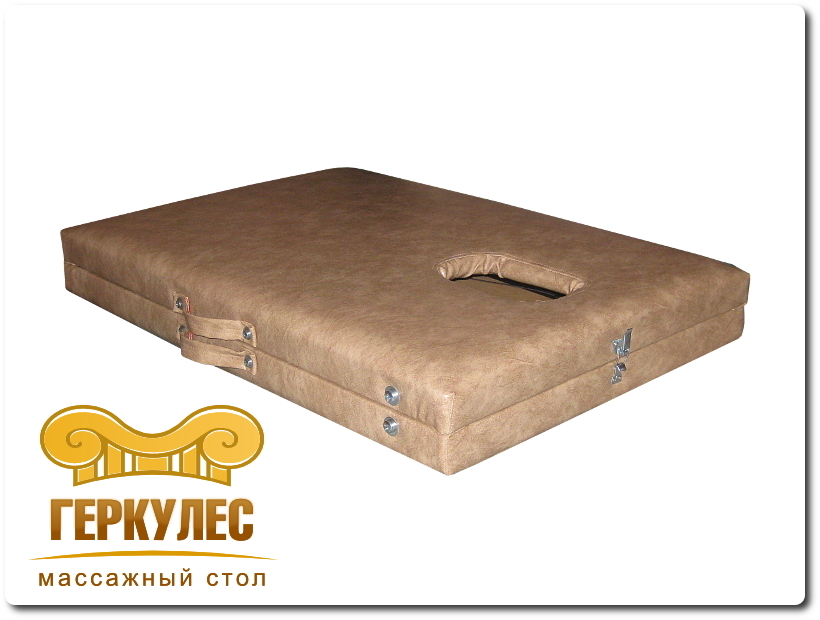

Немного разобрались с тем, что нам понадобится. В следующей статье рассмотрим конструкцию с размерами и чертежами, а также вспомним о метизах, скрепках и зажимах. Дальше поговорим о необходимом инструменте. Кроме того я планирую публиковать фотографии процесса изготовления в нашей мастерской. В результате вы должны получить объект, который похож на тот, что представлен на фотографиях ниже.
