Чертежи массажного стола
![Чертежи массажного стола Чертежи массажного стола](/uploads/714s1_logo.jpg)
Однако, здесь будет халява. Посмотрел поисковые запросы и обнаружил, что довольно много граждан ищут чертежи на складной массажный стол. Уверен, что подавляющее большинство не имеет представления о том, что такое чертеж, по каким правилам он выполняется и как его читать. Да-да, чертежи нужно уметь читать. Но у нас речь не о двигателе внутреннего сгорания и даже не о редукторе, а потому будем надеяться, что пытливый гражданин, ищущий эти чертежи, сможет разобраться в них.
Где-то на этом сайте есть статейка, которая была опубликована много лет назад, и где я изобразил геометрию складного стола. Так вот там есть серьезная ошибка, несмотря на то, что отправная точка для рассуждений выбрана вроде бы правильно, я не учёл, что одно из звеньев, а именно короткий рычаг, совершает сложное движение. При неверном выборе размеров (в статье об этом ни слова), правильного складывания мы не получим. Я мог бы сейчас исправить положение, сделав некоторые выкладки по этому поводу, но, дорогой читатель, тебе же это нафиг не нужно, потому что ты ищешь халявы.

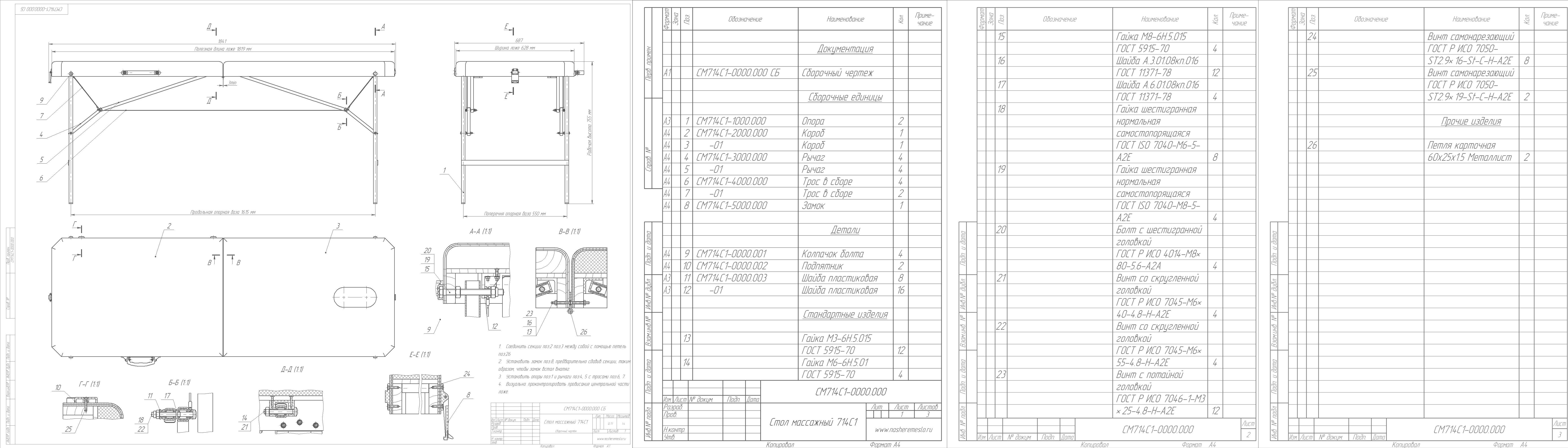

Халяву я немного испорчу спецификой, но общий смысл от этого не пострадает. Итак, на картике ниже вы можете наблюдать сборочный чертеж со спецификацией стола массажного 714С1. В обозначение предлагаю не вникать. Так надо. Спецификация, как первичный и наиважнейший документ, уже на этом этапе расскажет нам о том, из чего собственно этот массажный стол состоит. А состоит он из опор СМ714С1-1000.000, двух коробов СМ714С1-2000.000 и СМ714С1-2000.000-01 (второй оформлен в виде исполнения, к сборочному чертежу прилагается групповая спецификация), рычагов СМ714С1-3000.000 и СМ714С1-3000.000-01, тросов СМ714С1-4000.000 и СМ714С1-3000.000-01, замка СМ714С1-5000.000, а также всяких мелочей вроде СМ714С1-0000.001, СМ714С1-0000.002, СМ714С1-0000.003 и конечно же кучки стандартных изделий с покупными карточными петлями.
![Сборочный чертеж складного массажного стола СМ-714С1](/uploads/714s1/714s1_pic1.jpg)

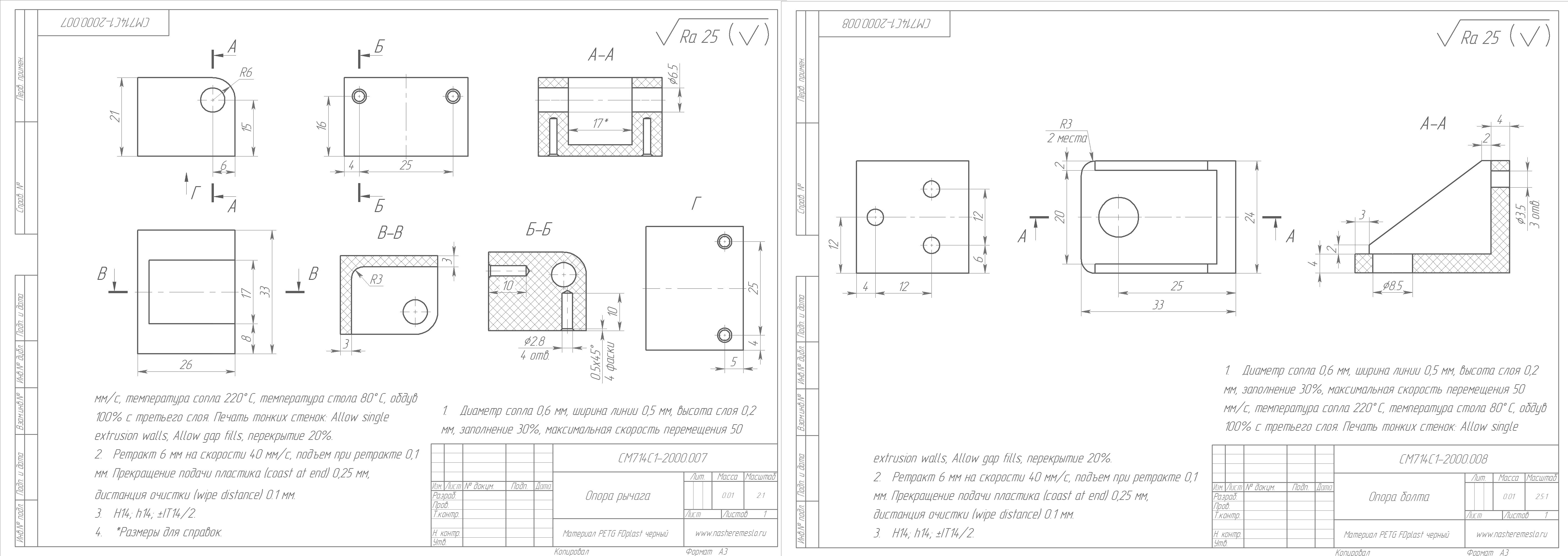

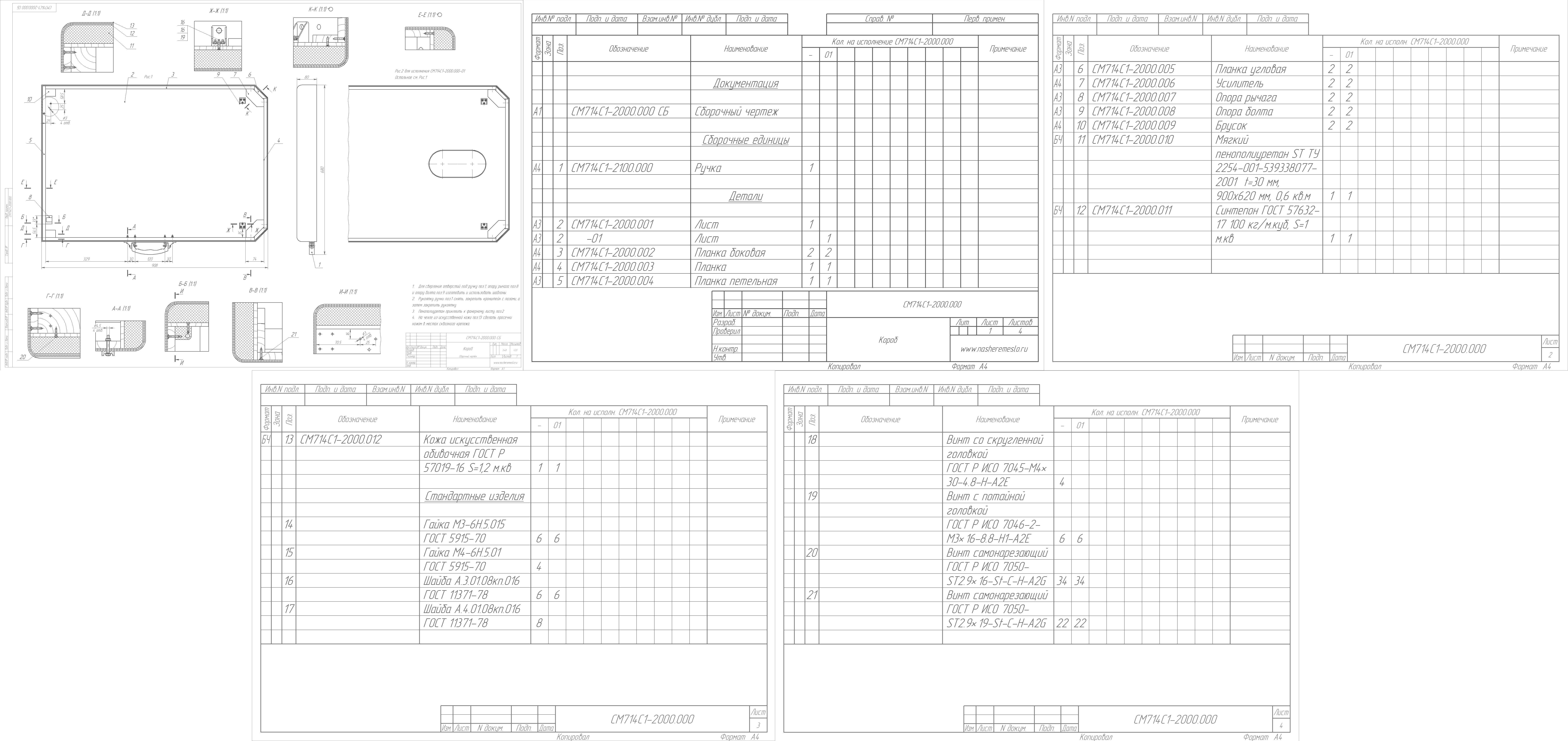

Короб являетя самой сложной сборочной единицей в этом изделии. Ниже его сборочный чертеж. Состоит он из листа СМ714С1-2000.001 и набора деталей, образующих борт с усилителями. Сразу оговорюсь, в массажном столе есть довольно большое количество пластиковых деталей (парочка чертежей ниже), напечатанных на 3D принтере.
![Чертежи пластиковых деталей складного массажного стола СМ-714С1](/uploads/714s1/714s1_pic8.jpg)
Мне так захотелось. Так вот в сборке короба присутствует подсборка ручки, состоящей из двух деталей. Ручка устанавливается только на один из коробов, на тот, который не имеет отверстия для лица (или рожи).
![Сборочный чертеж короба складного массажного стола СМ-714С1](/uploads/714s1/714s1_pic2.jpg)

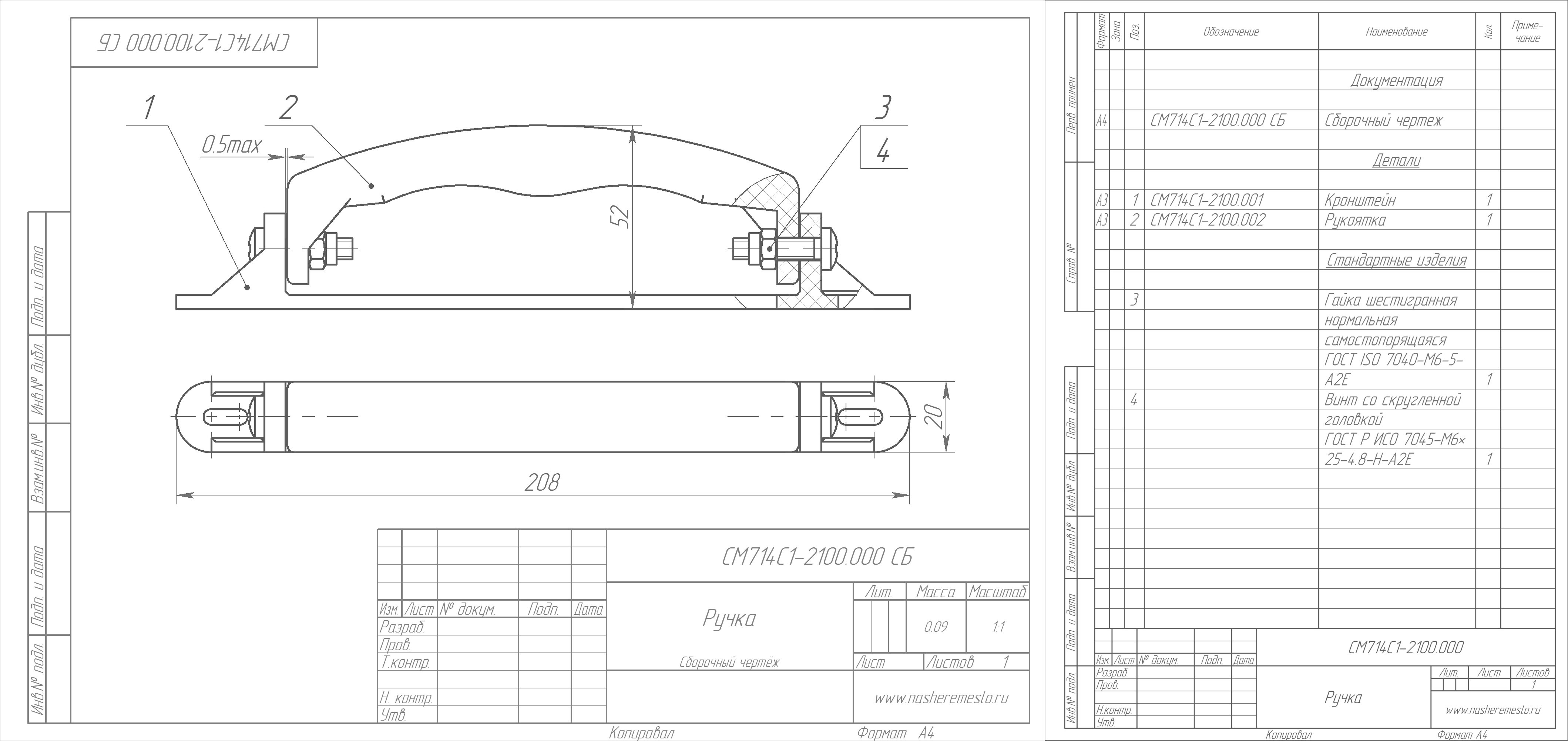

Не могу удержаться, чтобы именно в статье не опубликовать сборочный чертеж ручки. Смотрим ниже.
![Сборочный чертеж ручки складного массажного стола СМ-714С1](/uploads/714s1/714s1_pic9.jpg)
Материалы вроде мягкого ППУ, синтепона и искусственной кожи выделены в отдельные детали СМ714С1-2000.010, СМ714С1-2000.011 и СМ714С1-2000.012. Они не имеют чертежей, но имеют размеры и площади для удобста подсчёта. На самом деле чехол лучше сшить. При том он должен быть не просто тряпкой, а сборкой из кожзама, поролона 10 мм толщины или синтепона с плотностью не менее 200 кг/м.куб, вшитого между кожзамом и спанбондом в роли подклада. Чехол станет объёмным, лучше ляжет на короб и на нём можно будет сделать декоративную строчку.
Болт, на который опирается опора, вставляется сквозь чехол и для него предусмотрена дополнительная опора СМ714С1-2000.008, задача которой убрать консоль, разгрузив болт на лист. Опора рычага СМ714С1-2000.007 выполнена в виде пластиковой детали. На чертежах планок, листа и проч. показаны отверстия. Во-первых, это хорошо, когда всё уже насверлено под крепеж, во-вторых, так удобнее организовывать сборку в САПР. Можете хоть ржавыми гвоздями со скотчем крепить в жизни, но в конструкторской документации всё будет как положено. Для сверления отверстий под опоры рычага, например, лучше напечатать шаблон.
В техничских требованиях на короб я забыл указать марку клея, а также хоть какую то информацию о методике крепления чехла к коробу. Но любознательный читатель, любящий халяву, наверняка поймет, что чехол можно приколотить скобами размерностью 6 мм.

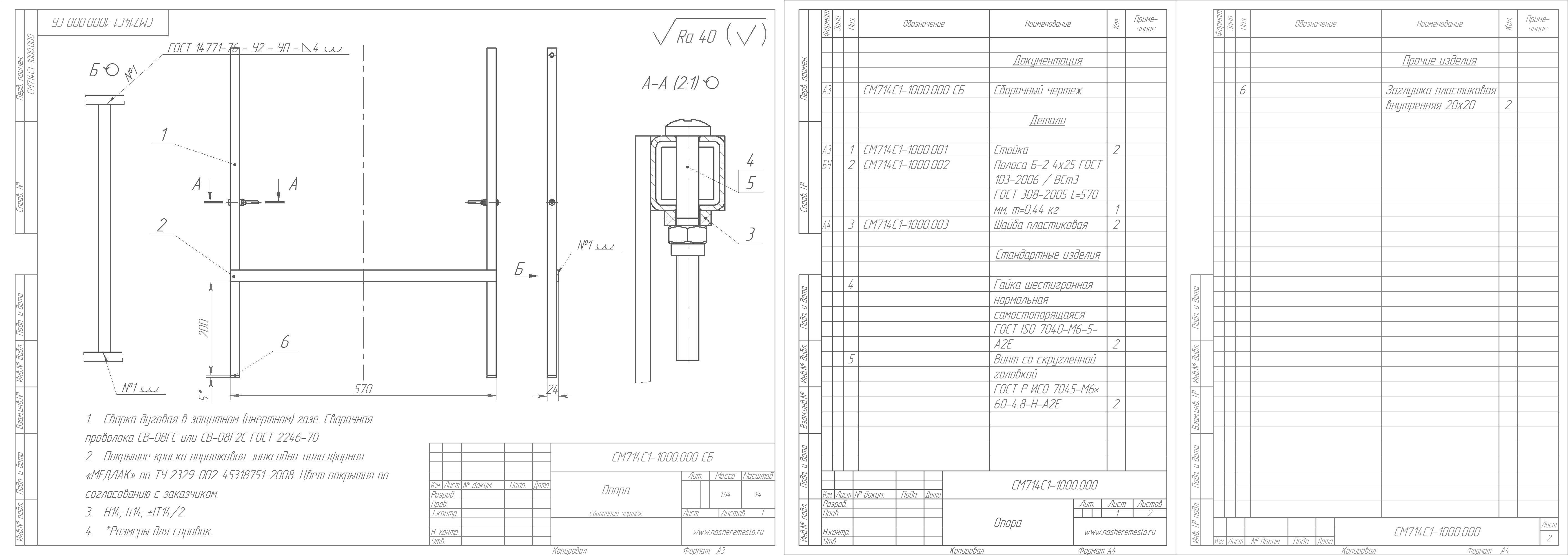

С опорами СМ714С1-1000.000 всё просто. Две трубы с отверстиями, к которым приварена пластина в качестве перекладины. Хотя это для меня просто, наверное. Рычаги - это трубки с отверстиями, которые закрыты с торцов самодельными заглушками.
![Чертеж опоры складного массажного стола СМ-714С1](/uploads/714s1/714s1_pic3.jpg)
![Чертеж рычагов складного массажного стола СМ-714С1](/uploads/714s1/714s1_pic4.jpg)

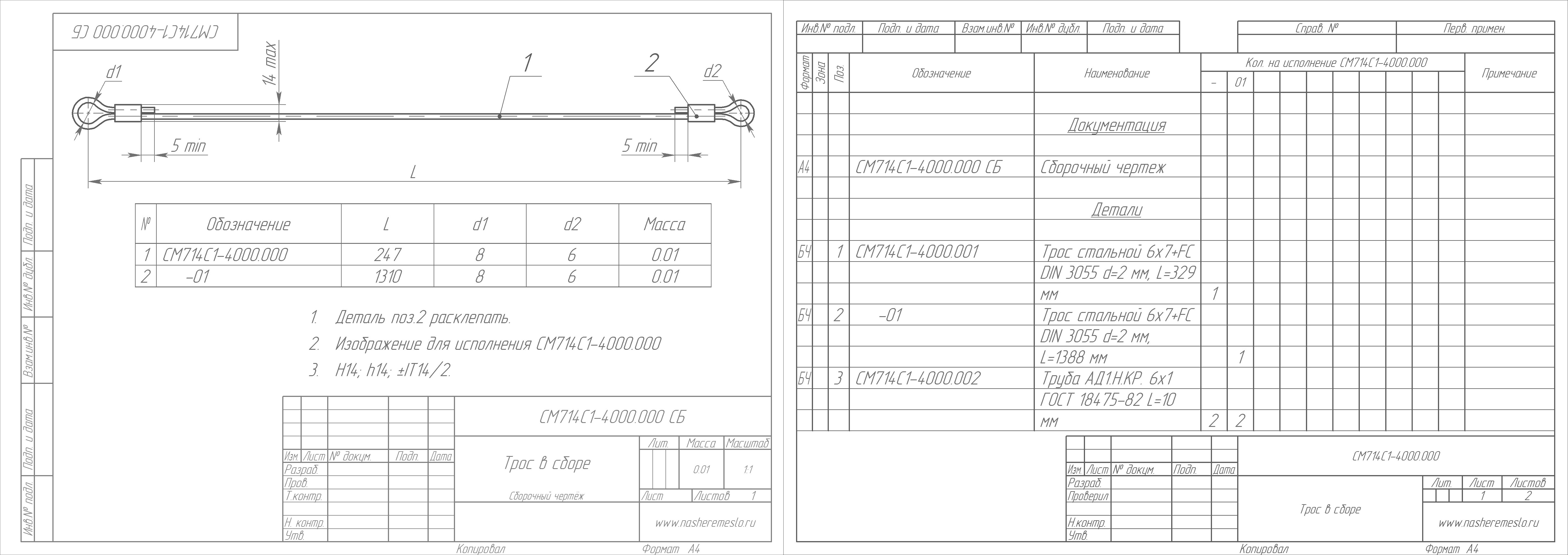

Трос в сборе СМ714С1-4000.000. Вколачиваем в стену гвозди (анкеры, болты, арматуру, ветки) на нужном расстоянии, режем трос, режем алюминиевую трубку (можно купить зажимы под расклепывание), цепляем за гвозди и фиксируем петельки. Дело это не самое приятное, но и не самое сложное.
![Чертеж троса в сборе складного массажного стола СМ-714С1](/uploads/714s1/714s1_pic5.jpg)

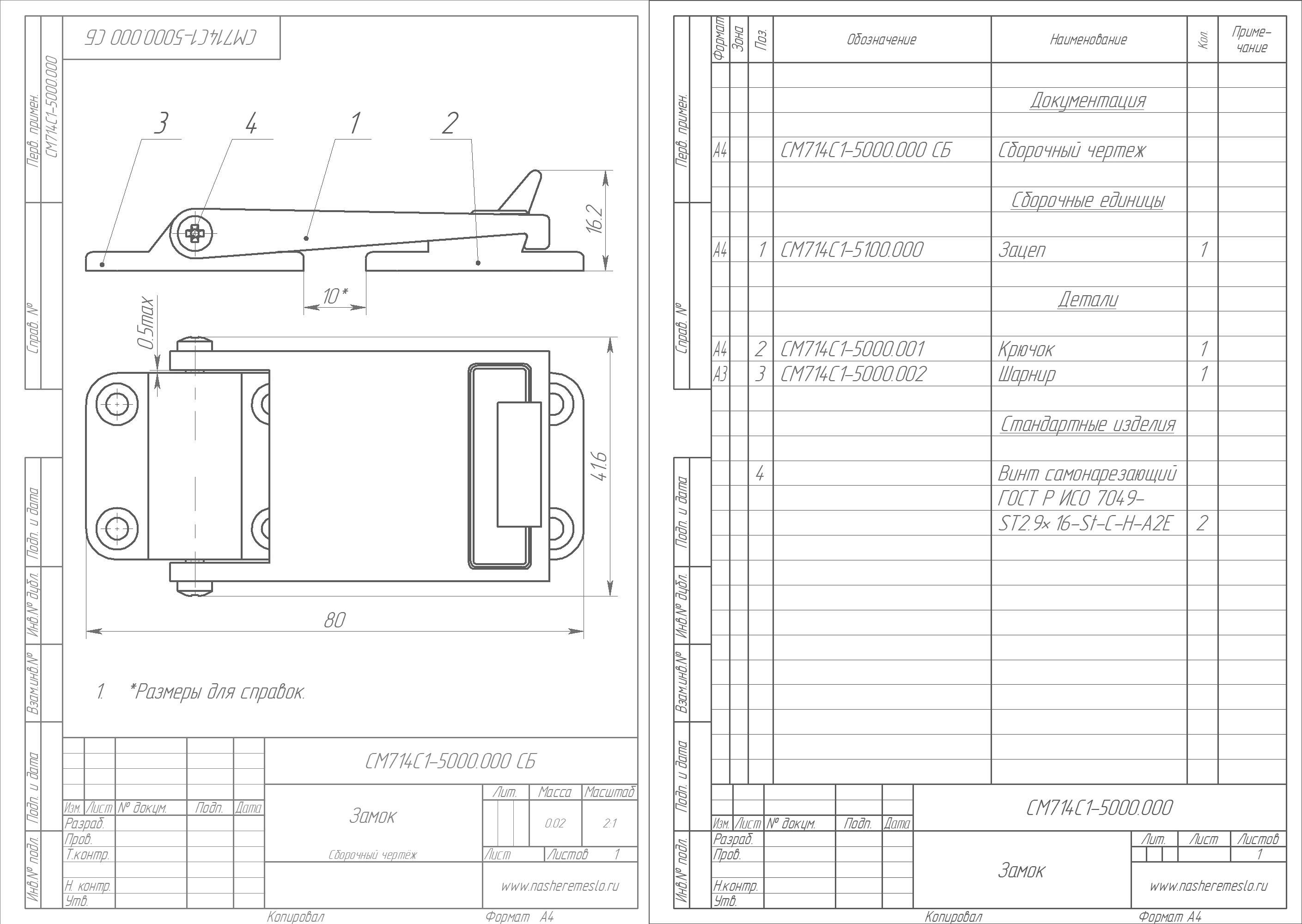

А вот замочек пластиковый СМ714С1-5000.000, это необычная, но, как оказалось, очень даже рабочая штуковина, за которой не пришлось катить в магазин. В магазине можно купить застёжку чемоданную и не мучаться. Но я не ищу лёгких путей, хотелось изобрести простую самодельную штуковину. Принцип дествия прост - это крючок. При установке, короба нужно слегка сдавить, чтобы зацеп свободно зацепился за крючок. После того, как вы снимете давление с коробов, они слегка спружинят и соединение зацепа с крючком натянется. А для того, чтобы половинки не разъезжались, когда вы несёте собранную кушетку за ручку, у зацепа предусмотрены небольшие буртики. Рабочая схема в общем.
![Чертеж замка складного массажного стола СМ-714С1](/uploads/714s1/714s1_pic6.jpg)
Выводы. Приехал тут как-то чел, который покупал у меня складной стол лет восемь назад и попросил сделать ему ещё. Я поначалу отказался, но потом решил, что найду время, напихаю в этот стол кучу пластиковых деталей, оформлю чертежи и вывалю их для всех жаждущих выпрямить руки. Фотографий готового изделия не делал, но вот прям выполненное по этим чертежам изделие существует и прекрасно работает. А где же взять чертежи деталей, спросит меня любознательный читатель, а взять их можно тут, скачав одним большим и вкусным архивом с паролем. Пароль можно спросить у меня, написав на почту, которая есть в контактах. Таким образом я хочу узнать, сколько же любознательных граждан у нас в государстве имеется.
А вот так стол выглядит в моделях.
![Складной массажный стол СМ-714С1](/uploads/714s1/714s1_pic7.png)
